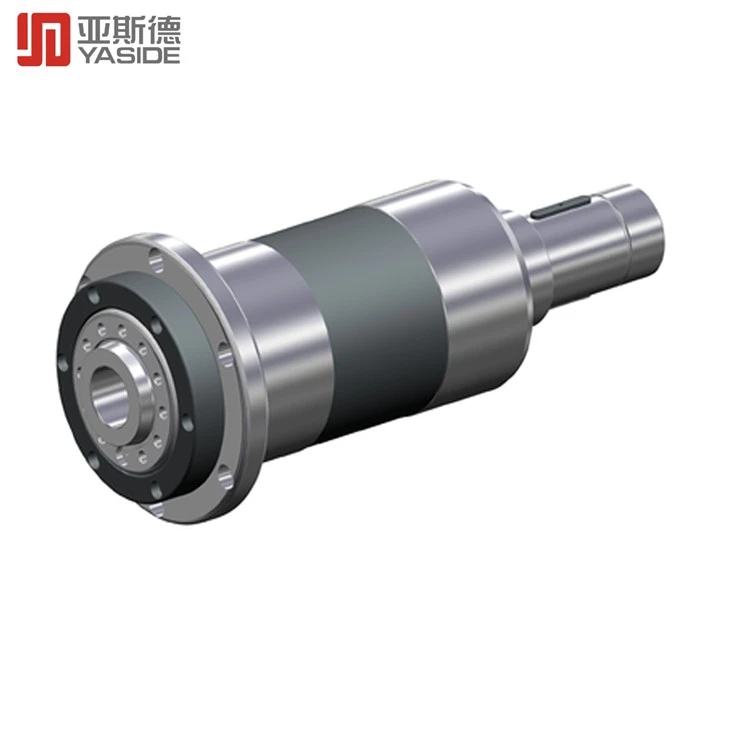

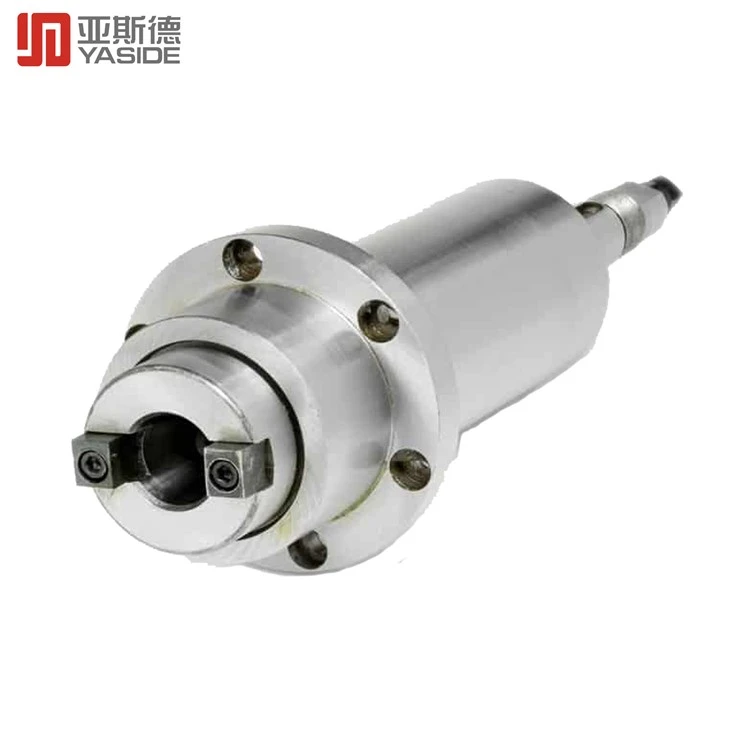

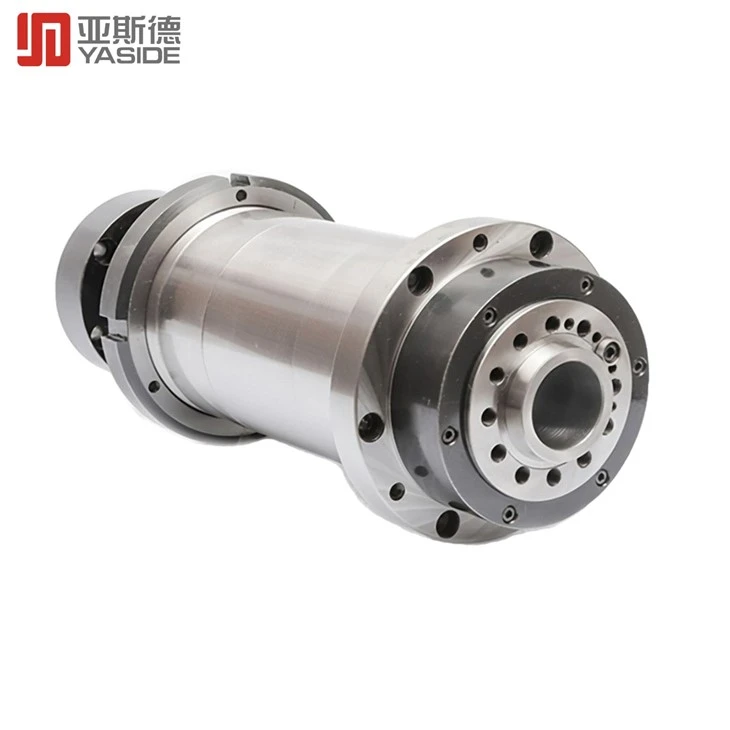

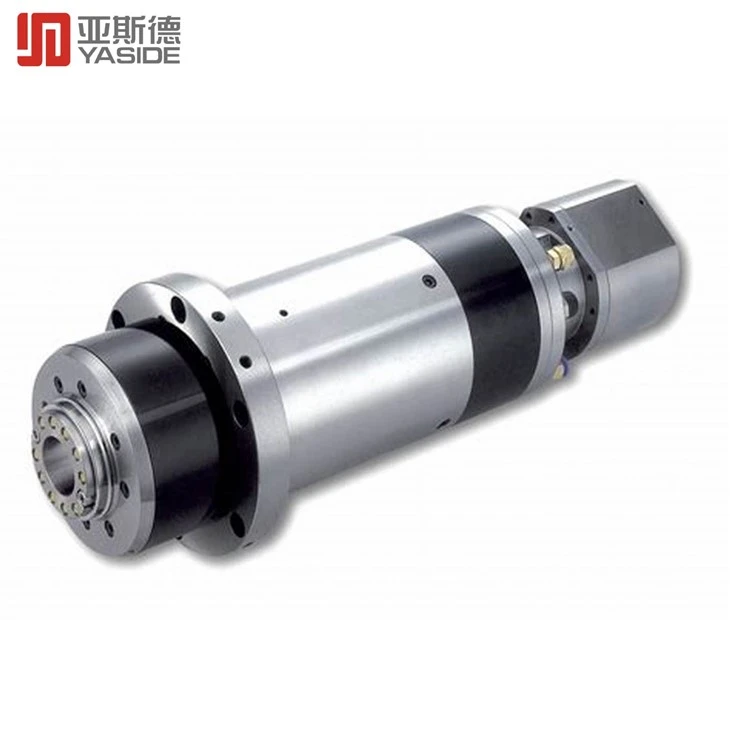

Metall tosh uchun elektron mil CNC

Suyuq sovutgichli milya - bu shpindel haroratini pasaytirish uchun suyuq sovutish texnologiyasidan maxsus foydalanadigan mexanik qurilma. Bu zamonaviy ishlab chiqarishda keng qo'llaniladigan asosiy komponentlardan biri bo'lib, turli xil qayta ishlash tarmoqlarida yuqori tezlikda kesish va nozik ishlov berish uchun javob beradi.

An'anaviy issiqlik tarqalishi texnologiyasi bilan solishtirganda, suyuqlik bilan sovutilgan mil milning haroratini tezroq pasaytiradi va yuqori issiqlik tarqalish samaradorligiga ega. Bu ishlov berish jarayonida termal deformatsiyani va mexanik ish paytida yuk bosimini samarali ravishda kamaytirishi mumkin, shu bilan ishlov berishning aniqligi va samaradorligini oshiradi. Bundan tashqari, suyuqlik bilan sovutilgan mil, shuningdek, dastgohning ishlamay qolish tezligini va texnik xizmat ko'rsatish xarajatlarini kamaytirishi va uskunaning ishlash muddatini uzaytirishi mumkin.

Suyuq sovutgichli shpindellar nafaqat an'anaviy metall kesishni qayta ishlash sanoatida, balki yuqori aniqlikdagi optik ishlov berish va yarimo'tkazgich sanoatida ham qo'llanilishi mumkin.

Suyuqlik bilan sovutilgan shpindellar milya dvigateli atrofida sovutish suvi (odatda suv) aylanishi orqali sovutiladi. Ushbu turdagi sovutish odatda yuqori tezlikda ishlaydigan ilovalarda qo'llaniladi, chunki u havo sovutishdan ko'ra issiqlikni tarqatishda samaraliroq. Bu shuni anglatadiki, suyuqlik bilan sovutilgan shpindellar qizib ketmasdan uzoq vaqt davomida yuqori tezlikda ishlashi mumkin.

Suv bilan sovutilgan shpindellar sovutish suvini to'g'ri haroratda ushlab turish uchun chiller moslamasini talab qiladi. Ushbu birliklarni sotib olish va ishlatish qimmat bo'lishi mumkin, ammo ular ish milining eng yuqori ishlashini ta'minlash uchun zarurdir. Bundan tashqari, suv bilan sovutilgan shpindellar havo bilan sovutilgan millarga qaraganda ko'proq texnik xizmat ko'rsatishni talab qiladi, chunki sovutish liniyalarida sizib chiqish ehtimoli bor.

Suyuq sovutgichli shpindeldan foydalanishning o'ziga xos afzalligi - bu yuqori tezlikda ishlaydigan ilovalarda tezlik va unumdorlikning oshishi. Agar sizning do'koningiz muntazam ravishda yuqori tezlikda ishlayotgan bo'lsa, unda suyuqlik bilan sovutilgan shpindel bu yo'ldir.

CNC suyuqlik bilan sovutilgan milni qanday qayta ishlaydi?

1. CAD/CAM dasturlarini yaratish.

Birinchidan, suyuqlik bilan sovutilgan milning uch o'lchovli modelini chizish uchun SAPR (kompyuter yordamida loyihalash) dasturidan foydalanish kerak. Keyin CNC dastgohi dasturini yaratish uchun modelni CAM (kompyuter yordamida ishlov berish) dasturiga import qiling.

2. To'g'ri materialni tanlang.

Suyuq sovutgichli shpindellar odatda yuqori sifatli zanglamaydigan po'latdan yoki titanium qotishmalaridan tayyorlanadi. Ushbu materiallar yaxshi mexanik xususiyatlarga va mukammal korroziyaga chidamliligiga ega bo'lganligi sababli, ular milning samaradorligi va ishlash muddatini ta'minlashi mumkin.

3. Shpindel shaklini qayta ishlang.

Materialni milning shakliga kesish uchun CNC mashinasi ishlatiladi. Ushbu bosqich milning aniqligi va sirt sifatini ta'minlash uchun yuqori aniqlikdagi ishlov berish va qat'iy ishlov berish ketma-ketligini talab qiladi.

4. Burg'ulash va raybalash.

Suyuqlik bilan sovutilgan shpindellar uchun ichki bo'yin va korpus qismlari gidravlik chiziqlar va podshipniklarni joylashtirish uchun biroz burg'ulash va raybalashni talab qiladi.

5. Silliqlash.

Milning sirtini tekislash uchun maydalagichdan foydalaning. Bu sirtni silliq qiladi, milning ishqalanish koeffitsientini kichikroq qiladi va milning aşınma qarshiligini oshiradi.

6. Yig'ish.

Nihoyat, milning turli qismlarini bir-biriga joylashtiring, rulmanlarni o'rnating va gidravlika va suv quvurlarini tegishli joylarga ulang. Tugallangandan so'ng, sinov va kalibrlash suyuqlik bilan sovutilgan milning yaxlitligi va ishonchliligini ta'minlaydi.

Shpindelni sovutish kerak, buning uchun shpindel suv ishlatiladi. Eng muhimi shundaki, suvni sovutishning bu jihati shpindelni sovutish uchun havo oqimiga yo'l qo'ymaydi (konveksiya orqali sovutish uchun havo yo'riqnoma orqali harakatlanadigan marshrutizatorlardan farqli o'laroq). Suv o'tkazuvchanlik yo'li bilan milni sovutadi (aloqa orqali issiqlik uzatish). Bu juda muhim, chunki havo oqimidan farqli o'laroq, suvni sovutish hamma joyda changni puflamaydi va frezalash va kesishdan qolgan chang va shilimshiqlarni chang yoki changyutgich bilan olib tashlash mumkin.

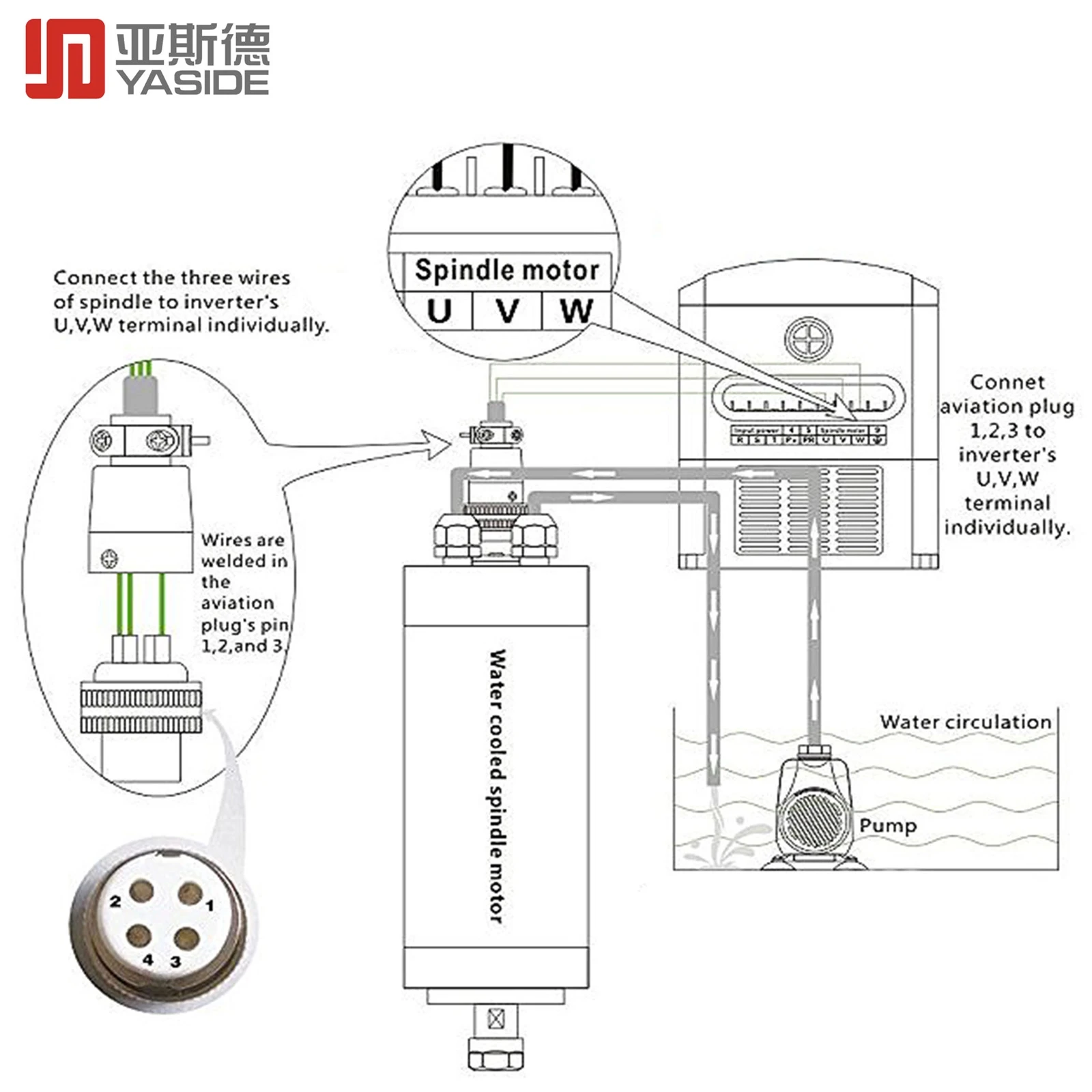

Suvni sovutish quvurlari yoki shlanglari uchun portlar milning orqa tomonida joylashgan. Port moslamasi 1/4 dyuym (0,25 dyuym) ichki diametri, 3/8 dyuym (0,375 dyuym) tashqi diametrli quvur yoki shlangni qabul qiladi. Ikkala port ham kirish yoki chiqish uchun ishlatilishi mumkin. Muhimi shundaki, suv milning asosiy tanasi orqali oqadi.

Shpindelning shovqin darajasi frezalash mashinalariga nisbatan juda past. Darhaqiqat, milya frezaning haqiqiy kesish va frezalash harakatlariga qaraganda jimroq va frezalashtirgichga qaraganda ancha jim.
